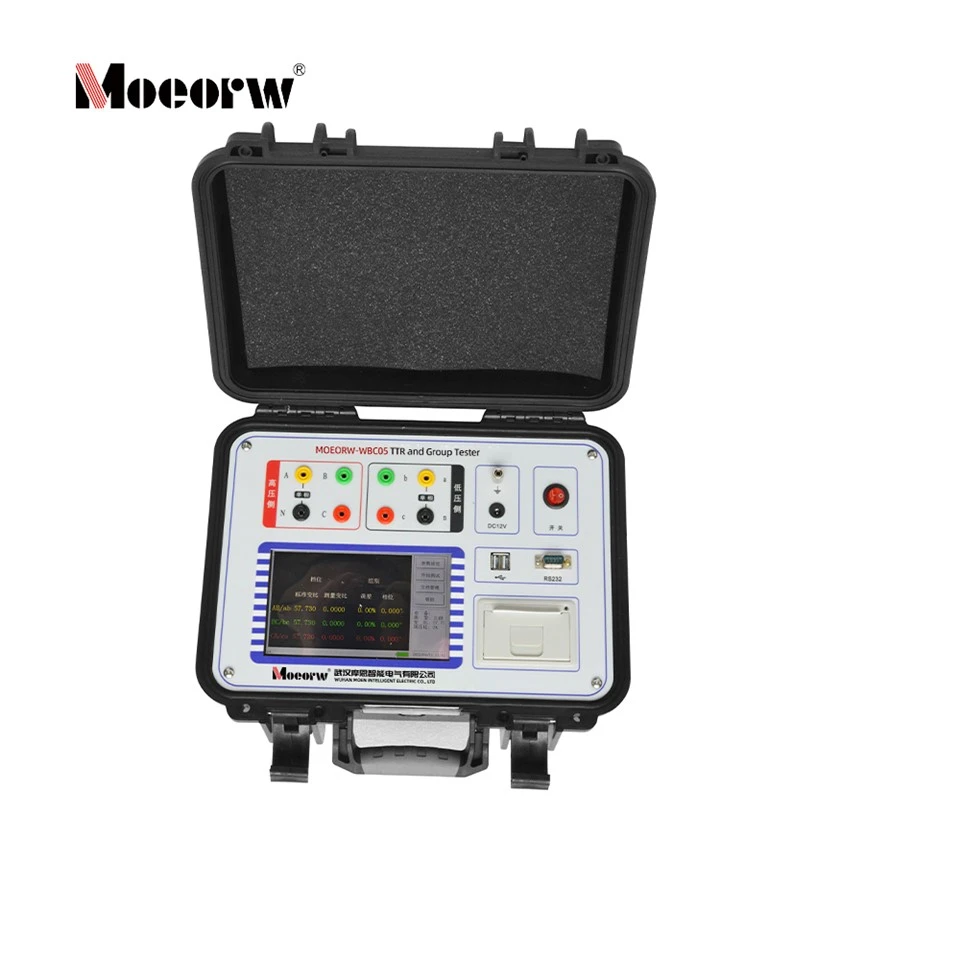

Relació de girs del transformador (TTR) i provador de grup

MOEORW-WBC05 Transformer Relation and Group Tester (també conegut com a provador automàtic de ràtio de girs o Analitzador de ràtio de girs) és un instrument de diagnòstic d'alta-precisió dissenyat específicament per a la fabricació, manteniment i proves preventives de transformadors de potència. Desenvolupat d'acord amb l'estàndard de la indústria DL/T 963-2005 i la "Reglament de proves preventives i de lliurament d'equips d'energia", aquest instrument determina ràpidament la relació de voltes, la relació de voltatge i el grup de connexió de tots els bobinats del transformador. Proporciona dades de concordança fiables per al funcionament del transformador en paral·lel alhora que detecta amb eficàcia defectes interns, com ara curtcircuits entre girs, circuits oberts i errors de contacte del canviador de preses. Com a pont de relació de transformador intel·ligent, elimina els mètodes tradicionals d'ajust de l'equilibri manual mitjançant mostreig i càlcul totalment digitalitzats. Una única connexió completa totes les determinacions d'error de relació i de grup, la qual cosa la converteix en una eina essencial per a la inspecció de qualitat de fàbrica, les proves de lliurament-in situ i el manteniment dels transformadors basat en les condicions.

Ampli rang de mesura amb fiabilitat de precisió graduada
La mesura de la relació de voltes (o relació de voltatge) cobreix un ampli rang d'1 a 10.000, amb una precisió classificada a la classe 0,2 dins del rang 1-999,9 i la classe 0,5 dins del rang 1000-10000, amb una resolució de 0,0001. Les diferents classes de precisió corresponen a diferents segments de relació, garantint tant la mesura d'alta precisió per als transformadors de distribució comuns (normalment amb relacions de desenes a centenars) com la determinació fiable per als transformadors augmentadors de grans centrals elèctriques (amb relacions que arriben a milers), evitant la distorsió a tota l'escala causada per una única precisió.

Tecnologia de prova de freqüència heterodina per a una-anti-interferència superior al lloc
L'instrument genera internament una tensió de prova sense -potència-freqüència, amb la freqüència de prova que es desvia del fonamental de 50 Hz i els seus harmònics. Aquest disseny garanteix que els resultats de la mesura no es vegin afectats per les tensions induïdes d'equips d'alta tensió en directe del lloc, les fluctuacions del camp magnètic de freqüència de potència- i la deriva de la freqüència de la font d'alimentació. Fins i tot en entorns d'interferències fortes, com ara barres de bus de subestacions energitzades o tallers amb diversos dispositius d'alta potència que funcionen simultàniament, emet dades de relació real de manera estable, reduint significativament el risc d'error de judici al lloc-.

Mostreig síncron de sis-canals per a una mesura real de tres-fases sense demora
Un total de sis canals-A/B/C al costat d'alta-tensió i a/b/c al costat de baixa-tensió-adquireixen senyals simultàniament, a diferència de la mesura seqüencial de fase-per-fase tradicional. Aquesta arquitectura de mostreig en paral·lel garanteix que les relacions de fase entre les tres-tensions de fase es capturen completament. La determinació del grup (Grups 1-12) i la mesura de l'angle de desplaçament de fase de 0 graus {-360 graus- es completen en una sola adquisició, cosa que la fa especialment adequada per a sistemes trifàsics no estàndard-com ara els transformadors de desplaçament de fase-i eliminant els transformadors de desplaçament de fase i el rectificador de temps de desactivació de transformadors i rectificadors de temps. mostreig.

Estat-totalment sòlid sense relés per a-manteniment a llarg termini-funcionament gratuït
Tant el circuit d'alimentació interna com la commutació de senyal utilitzen interruptors electrònics sense cap relé mecànic. Aquest disseny elimina els errors comuns d'envelliment, com ara l'oxidació i l'enganxament del contacte del relé. En entorns de línia de producció d'alta-freqüència, l'instrument manté un funcionament estable ininterromput durant anys, reduint substancialment la freqüència de manteniment post-venda i els costos de les peces de recanvi.

Prevenció d'errors intel·ligent i ampli rang d'entrada de potència
Equipat amb múltiples mecanismes de protecció actius, com ara alarmes sonores/visuals per a la connexió inversa d'alta-baixa tensió i l'auto-protecció contra els curtcircuits de sortida, l'instrument no es fa malbé fins i tot si els cables de prova estan connectats de manera incorrecta o la bobina mesurada es produeix un curtcircuit accidental. A més, l'entrada d'alimentació de CA permet la connexió accidental a una tensió de freqüència d'alimentació de 380 V sense afectar el funcionament normal, adaptant-se a situacions extremes en què les fonts d'alimentació temporals-no són estàndard-.

Configuració d'un-paràmetre per a proves contínues per lots
Els operadors simplement introdueixen la tensió nominal d'alta -tensió, la tensió nominal de baixa-tensió, la tensió de pas de presa i el nombre total de posicions de presa abans de la primera prova. Les proves de canvi de-toc posteriors no requereixen cap configuració repetida. L'instrument fa un seguiment automàtic de la posició actual de l'aixeta i consolida totes les dades de l'aixeta del mateix transformador en un sol directori de fitxers. Després de la prova, totes les dades es poden imprimir seqüencialment mitjançant la posició de toc en una operació o exportar-se com a informe de Word complet amb un sol clic, reduint dràsticament el temps total necessari per a les proves de fàbrica per lots.

Emmagatzematge de gran-capacitat i exportació directa de disc U-
La memòria integrada-emmagatzema fins a 1.000 registres de prova independents, amb els noms dels fitxers que incorporen automàticament la data i el nom del dispositiu (p. ex., "20260813-091522_1#MainTransformer.rto3"). Quan s'insereix un disc U-, l'instrument prioritza l'emmagatzematge extern, permetent la selecció per lots i l'exportació de dades històriques al disc U. El programari per a PC que s'acompanya permet una visualització, anàlisi o conversió convenients en informes de proves formals, complint els requisits d'arxiu digital de la documentació d'enginyeria.

Font d'alimentació de bateria de liti per alliberar-se dels cables d'alimentació externs
La bateria d'ions de liti-integrada de 12 V-admet diverses hores de proves contínues amb una única càrrega completa. Per a plataformes de transformadors elevades sense energia elèctrica ni llocs de reparació d'emergència de camp, no cal portar generadors ni cables d'extensió llargs-aconseguint realment "un instrument, a punt per provar en qualsevol moment i en qualsevol lloc".

Escenari d'aplicació 1: Inspecció final de la línia de producció en plantes de fabricació de transformadors
Abans que els productes acabats surtin de la fàbrica, cada transformador es sotmet a una relació de girs integral i a proves de grup. L'instrument emet ràpidament informes detallats que contenen percentatges d'error i indicacions de polaritat (la mateixa polaritat indicada com a "--" i polaritat oposada a "+"), que s'adjunten al certificat del producte per al lliurament. El disseny totalment d'estat sòlid s'adapta a les exigències de funcionament continu prolongat i d'alta freqüència de les línies de producció.

Escenari d'aplicació 2: proves de lliurament per part de les empreses instal·ladores d'energia
Abans de posar en marxa els transformadors recentment instal·lats, la verificació de la relació es realitza d'acord amb les normatives de proves preventives per confirmar que els indicadors de posició del canviador de preses coincideixen amb les relacions de girs reals, assegurant que dos o més transformadors que funcionen en paral·lel comparteixen relacions de tensió i designacions de grup idèntiques. L'instrument funciona amb una-alimentació monofàsica de 220 V o una bateria de liti, amb un cablejat simplificat-in situ, i els informes de proves es poden incorporar directament a la-documentació integrada.

Escenari d'aplicació 3: Manteniment Preventiu Anual en Subestacions
Les re-proves periòdiques de la relació de girs i el grup dels-transformadors en servei permeten la comparació longitudinal amb dades històriques per determinar si s'han produït curtcircuits menors entre-vures o una deriva de la relació real causada pel desgast dels contactes del canviador de preses. La funció de mostreig síncron de sis-canals captura de manera sensible el desequilibri de la relació de girs de tres-fases, proporcionant una base quantitativa per a les decisions de manteniment basades en condicions-.

Escenari d'aplicació 4: posada en marxa i reparació de transformadors especials
Per als transformadors de presa de terra de tipus Z-, transformadors de forn elèctric amb rectificació d'impulsos múltiples, transformadors rectificadors de canvi-de fase i transformadors connectats Scott/LeBlanc (Scott invers), l'instrument mesura amb precisió les relacions de girs i les desviacions de fase equivalents (0 graus -360 graus en tots els quadrants de connexió) en configuracions no- estàndard. Això compensa les limitacions dels ponts de relació de transformador convencionals que no poden gestionar formes d'ona no sinusoïdals o bobinatges asimètrics. A més, aquesta funcionalitat és aplicable a la verificació de la relació de voltes dels transformadors electromagnètics de tensió (PT) i transformadors de corrent (TC).

Escenari d'aplicació 5: proves del sistema d'alimentació de tracció ferroviària
Per als transformadors de tracció-monofàsics de 27,5 kV i transformadors connectats V/x, el mode de prova del transformador monofàsic-de l'instrument permet la identificació ràpida de la polaritat i la verificació de la relació de voltatge, garantint la concordança de fase i la precisió de la tensió d'alimentació als sistemes d'alimentació de tracció.
